VI 转换 · 三线制电流输出
2026-03-13
GP110：0-5V 转 3 线 4-20mA 电流输出方案
GP110 面向工业模拟接口，将 0-5V 电压信号转换为 3 线 4-20mA 电流输出，适合把控制器或传感器电压量接入标准工业电流环。
Datasheet 下载 →典型应用电路
转换功能GP110 将 0-5V 转换为 3 线 4-20mA，适合变送器和工业模拟接口。

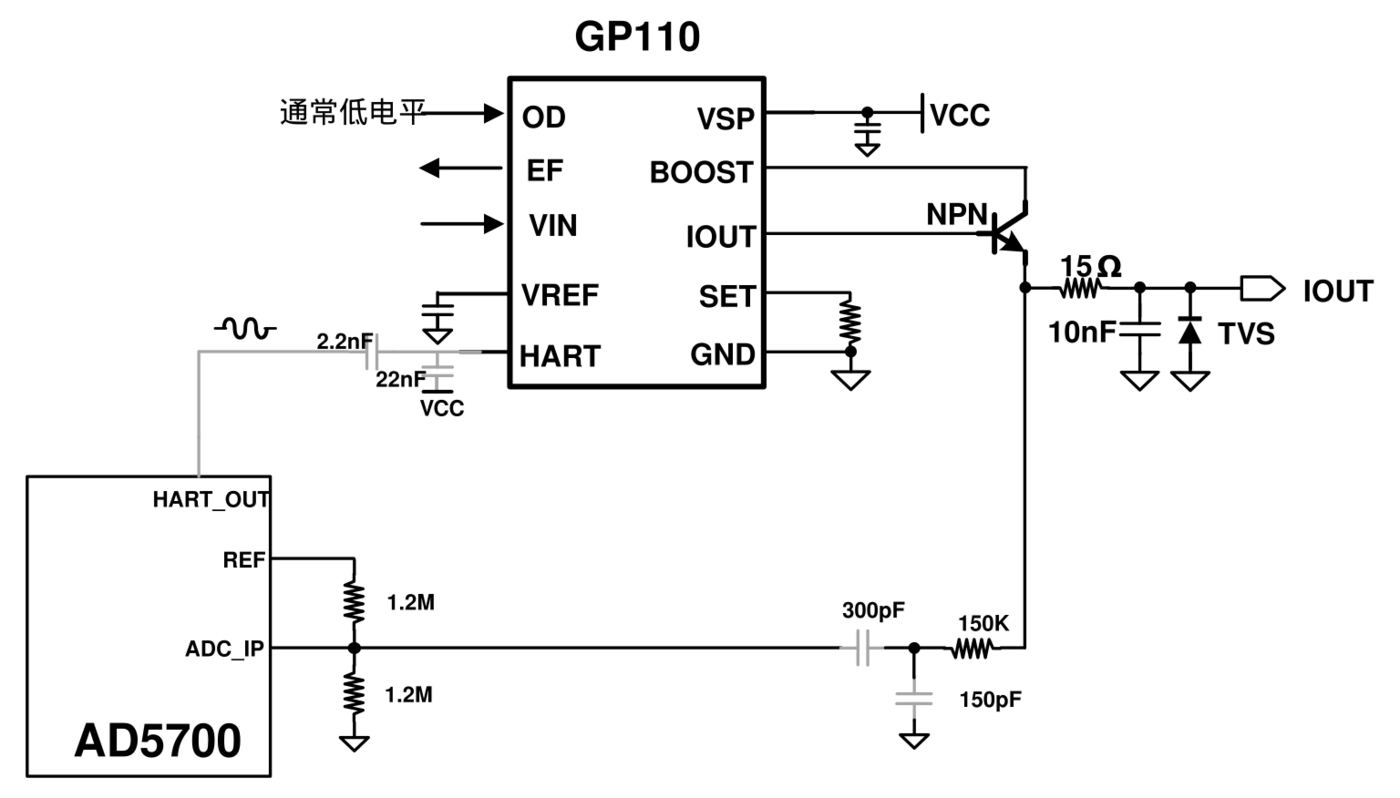

典型连接应用电路展示输入端、供电端、输出电流环和设定/补偿网络的基本连接关系。
保护建议现场长线传输建议在输出端增加 ESD、TVS、滤波或放电保护，提升抗干扰和浪涌能力。
设计注意电源裕量、负载电阻、温漂和满量程精度需要结合目标应用进行实测确认。
解决的问题
现场设备常以 4-20mA 电流环进行远距离传输，但前端控制器或传感器输出可能是 0-5V 电压。GP110 用专用 VI 转换芯片降低离散运放、电流环和校准设计复杂度。
核心能力
支持 8-36V 供电，输入 0-5V，输出 3 线 4-20mA；典型线性度 0.0002，温度系数约 20PPM/℃，适合高一致性模拟接口。
工程价值
相比离散方案，GP110 有助于缩短调试周期，减少温漂和批量一致性风险，让工业模块更容易实现标准电流输出。
典型场景
适合传感器变送器、PLC 模拟量输出/接口转换、工业采集模块、仪器仪表和需要 0-5V 到 4-20mA 转换的设备。
