VI 转换 · 两线制电流输出
2026-03-13
GP115：0-5V 转 2 线 4-20mA 变送器方案
GP115 面向两线制 4-20mA 变送器应用，将 0-5V 输入转换为环路电流输出，适合低线数、远距离工业传输。

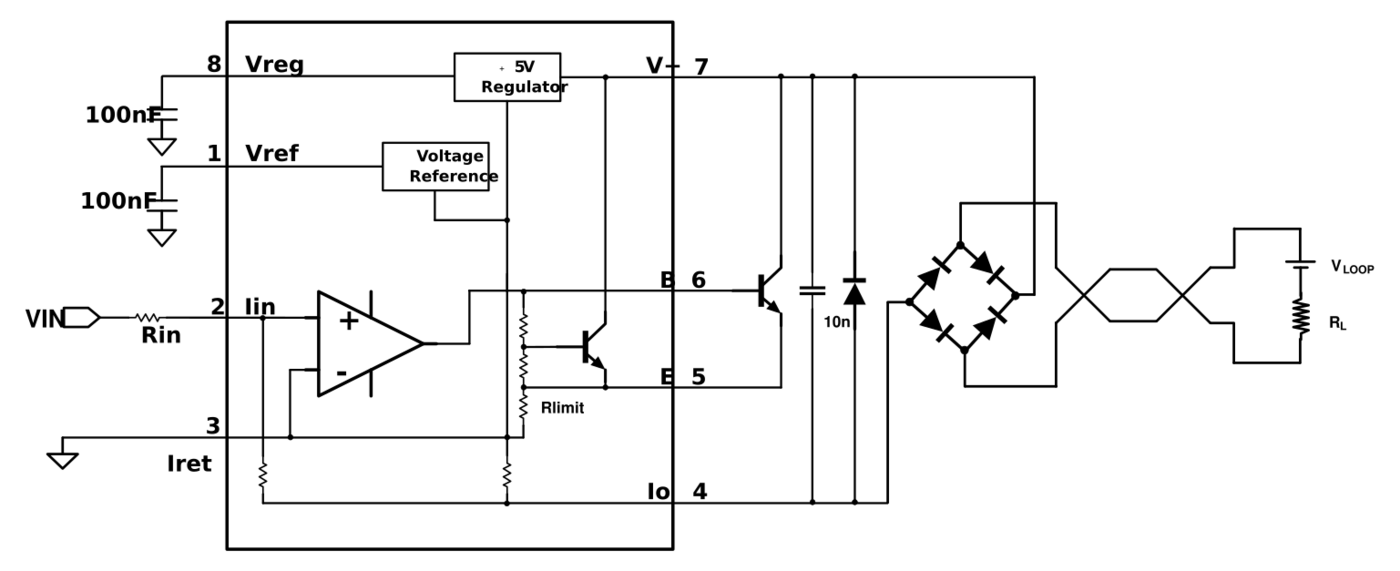

Datasheet 下载 →典型应用电路
转换功能GP115/116/117 为两线制 V/I 转换芯片，可将 0-5V 模拟输入转换为 0/4-20mA 电流环输出，适合变送器和传感器接口。
基准与设定Vref、IIN、Iret 与外部精密电阻共同决定输入电流和输出电流关系，电流输出按 IOUT = 100 × IIN 实现。
散热设计4-20mA 线性恒流会产生功耗，PPTX 推荐通过外置三极管转移热量，降低芯片本体热压力。
设计注意实际项目需要根据供电、环路负载、温度范围和防护等级补充 ESD/TVS/桥堆等保护，并做满量程验证。
解决的问题
两线制变送器需要在供电与信号共用环路的条件下输出稳定 4-20mA。GP115 适合把前端电压量快速转换为标准环路电流。
核心能力
支持 0-5V 输入、2 线 4-20mA 输出，封装为 SOIC-8；典型线性度 0.0002，温度系数约 20PPM/℃。
工程价值
帮助两线制变送器减少离散电流环设计难度，提高批量一致性和工程导入效率。
典型场景
适合压力、温度、液位等两线制变送器，工业传感器模块和需要环路供电/信号传输的现场设备。
