GP116：0-5V 转 2 线 4-20mA 工业变送器方案
GP116 用于 0-5V 到两线制 4-20mA 电流环转换，适合现场传感器与工业变送器的标准模拟输出。

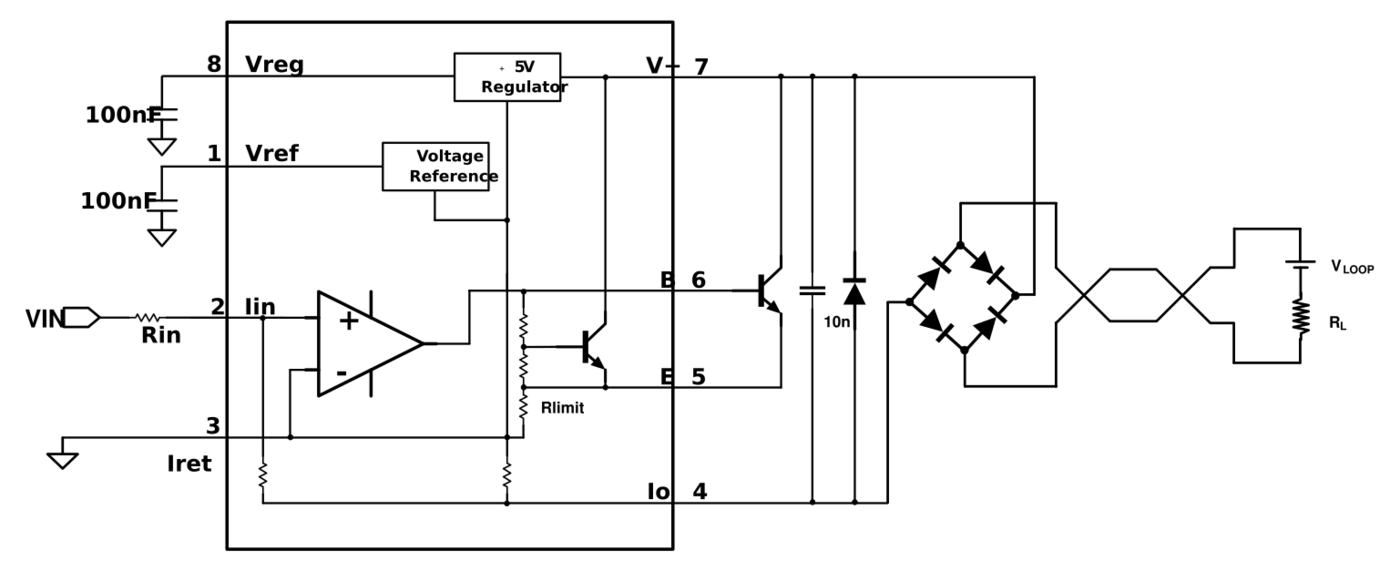

Datasheet 下载 →典型应用电路
转换功能GP115/116/117 为两线制 V/I 转换芯片，可将 0-5V 模拟输入转换为 0/4-20mA 电流环输出，适合变送器和传感器接口。
基准与设定Vref、IIN、Iret 与外部精密电阻共同决定输入电流和输出电流关系，电流输出按 IOUT = 100 × IIN 实现。
散热设计4-20mA 线性恒流会产生功耗，PPTX 推荐通过外置三极管转移热量，降低芯片本体热压力。
设计注意实际项目需要根据供电、环路负载、温度范围和防护等级补充 ESD/TVS/桥堆等保护，并做满量程验证。
解决的问题
传统两线制电流环设计涉及供电、环路裕量、线性和温漂控制。GP116 用专用芯片简化 0-5V 信号到 4-20mA 输出的实现。
核心能力
支持 2 线 4-20mA 输出、8-36V 应用电压范围和 SOIC-8 封装，适合紧凑型工业传感器。
工程价值
降低离散调试和批量漂移风险，让传感器厂商更快完成标准电流输出接口。
典型场景
适合两线制传感器、过程控制变送器、工业仪表、采集前端和远距离模拟信号传输。
