GP117：0-5V 转 2 线 4-20mA 小封装方案
GP117 面向空间受限的两线制 4-20mA 输出应用，将 0-5V 电压信号转换为标准工业电流环输出。

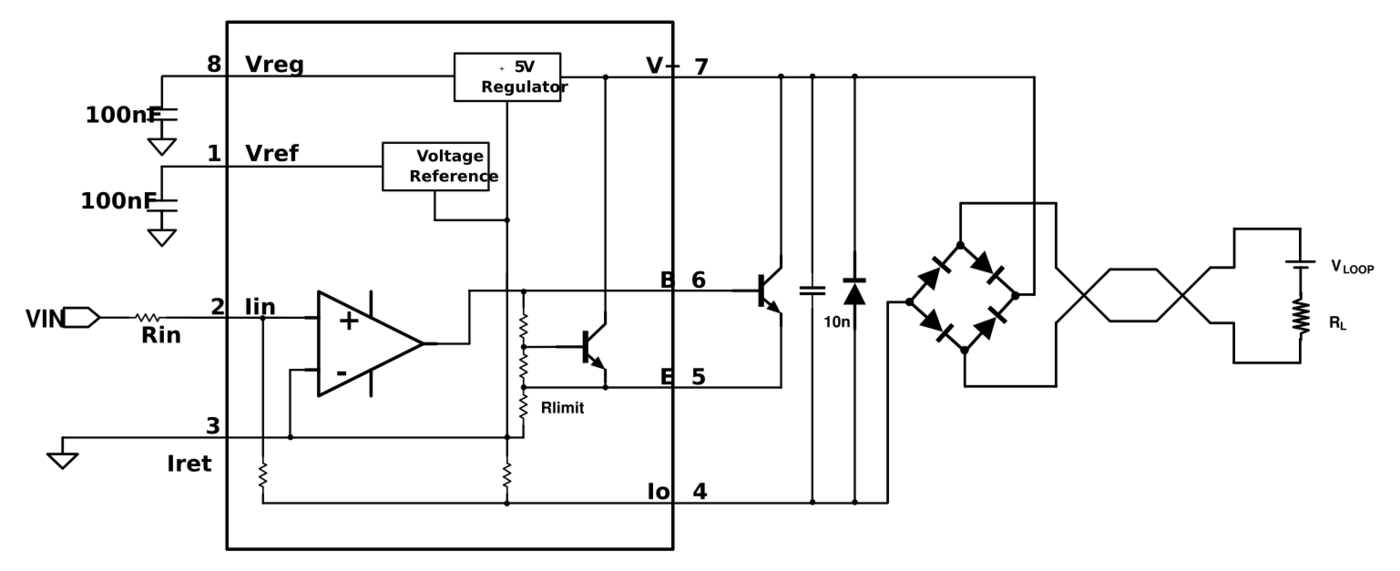

Datasheet 下载 →典型应用电路
转换功能GP115/116/117 为两线制 V/I 转换芯片，可将 0-5V 模拟输入转换为 0/4-20mA 电流环输出，适合变送器和传感器接口。
基准与设定Vref、IIN、Iret 与外部精密电阻共同决定输入电流和输出电流关系，电流输出按 IOUT = 100 × IIN 实现。
散热设计4-20mA 线性恒流会产生功耗，PPTX 推荐通过外置三极管转移热量，降低芯片本体热压力。
设计注意实际项目需要根据供电、环路负载、温度范围和防护等级补充 ESD/TVS/桥堆等保护，并做满量程验证。
解决的问题
小型传感器和紧凑模块既需要 4-20mA 标准输出，又受 PCB 面积约束。GP117 用 MSOP-8 小封装降低空间压力。
核心能力
支持 0-5V 输入、2 线 4-20mA 输出，MSOP-8 封装，典型线性度 0.0002，温度系数约 20PPM/℃。
工程价值
在保持工业电流环能力的同时压缩封装面积，适合小型化变送器和高密度模块。
典型场景
适合小型压力/温度/液位传感器、紧凑型变送器、工业采集探头和空间受限的两线制电流环设备。
