GP210：PWM 转 4-20mA 工业电流输出方案
GP210 将 PWM 占空比线性转换为可编程模拟电流输出，是把数字控制器接入 0/4-20mA 工业电流环的高集成度方案。

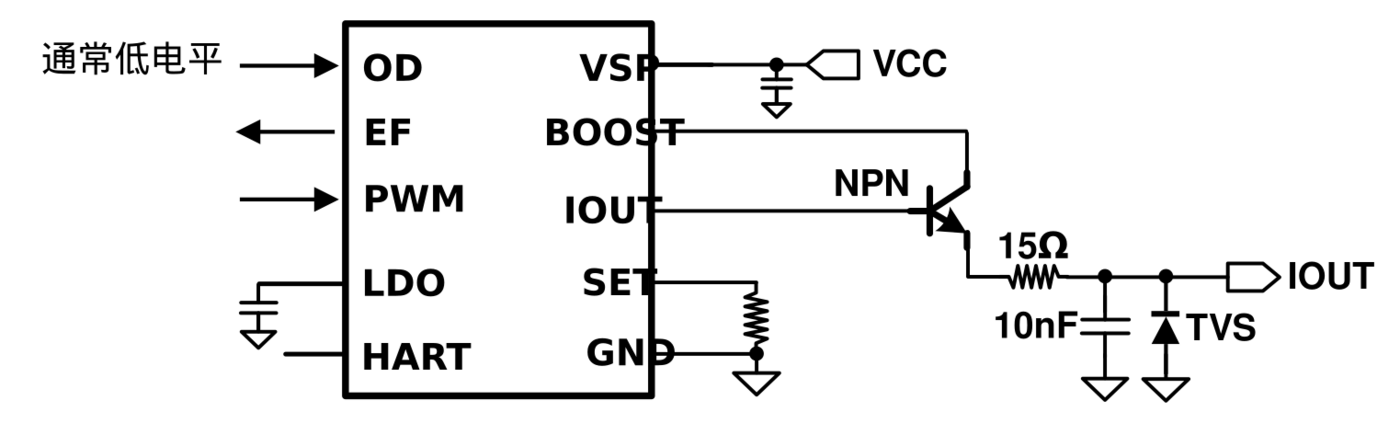

Datasheet 下载 →典型应用电路
输出能力GP210 将 PWM 控制量转换为三线制 0/4-20mA 电流输出，适合工业控制模块和变送器输出级。
三线制优势三线制结构供电与信号回路相对独立，更适合需要较好驱动能力和系统裕量的场景。
外围保护现场电流环建议结合 TVS、限流和滤波设计，提升长线传输时的抗浪涌和抗干扰能力。
设计注意需根据负载电阻、电源电压和目标电流范围确认输出裕量，避免高负载下进入饱和。
解决的问题
PLC、MCU 与现场执行器之间常需要 4-20mA 长距离传输。GP210 让 PWM 控制量直接变成稳定电流输出，减少模拟电流环设计难度。
核心能力
支持 8-36V 单电源，PWM 输入转换为模拟电流；通过 RSET 设置满量程电流，典型可用于 0-20mA、4-20mA 或 0-25mA 输出。
工程价值
满量程误差小、低温漂，支持 HART 信号接入；BOOST 可外接 NPN 转移功耗，内置 5V LDO 可为光耦等外围供电。
典型场景
适合智能变送器、PLC 模拟量输出模块、比例阀/执行器控制、测试仪器可编程电流源和带 HART 的现场设备。
