GP315：PWM 转模拟量输出方案
GP315 支持 0-100% PWM 输入，输出 2 线 4-20mA，适合工业控制模块、PLC 输出、调光调速和智能设备接口。

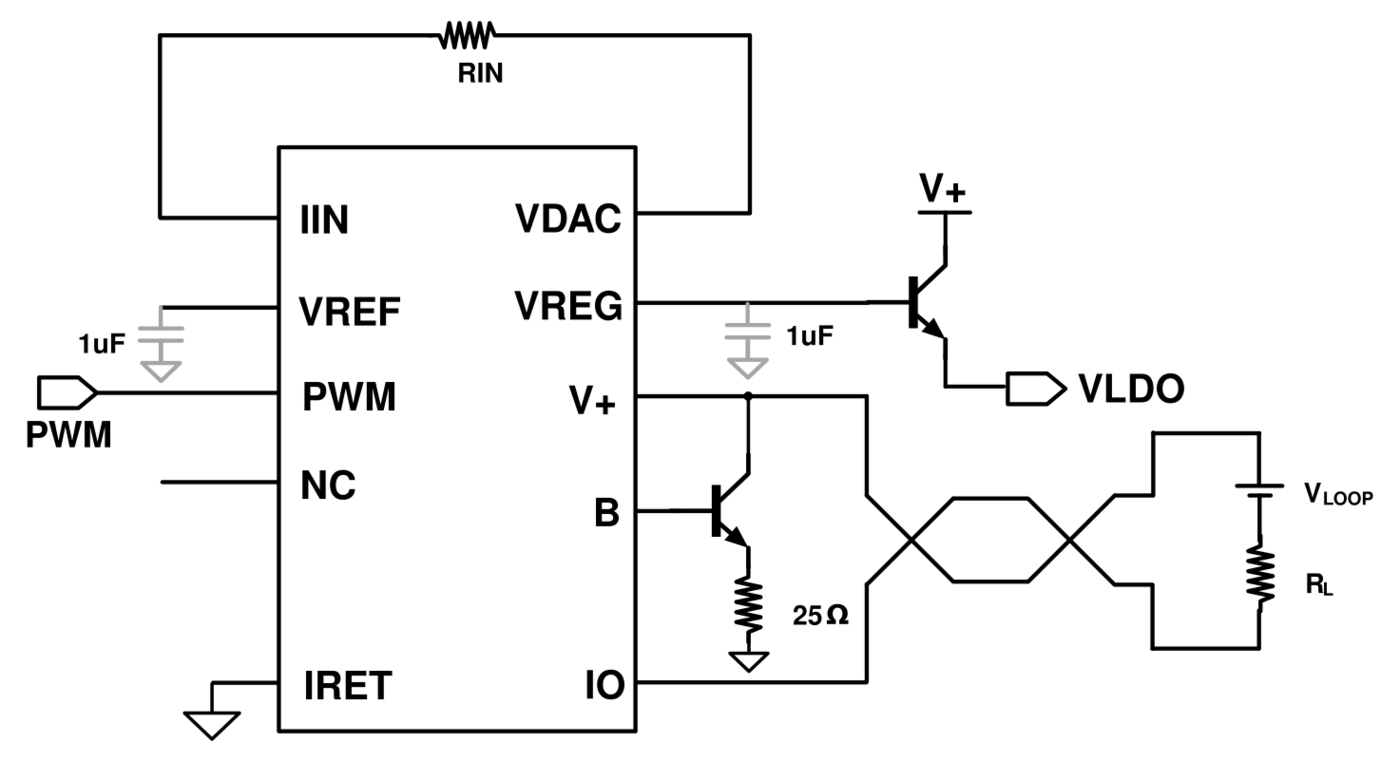

Datasheet 下载 →典型应用电路
输出能力GP315 将 PWM 控制量转换为两线制 4-20mA 电流输出，适合变送器、传感器和现场长线传输。
两线制特点两线制电流环供电与信号共用回路，设计时需要关注环路电压裕量和负载电阻范围。
外围配置RSET、采样和补偿网络会影响电流输出精度、稳定性和动态响应，需按推荐电路选型。
设计注意量产前建议覆盖 4mA、20mA、过量程、温度漂移和不同负载下的精度测试。
解决的问题
MCU 或控制器常输出 PWM/I²C 数字控制量，但工业现场需要 0-10V、4-20mA 或其他模拟量接口。
核心能力
GP315 支持 0-100% PWM 输入，输出 2 线 4-20mA，电源电压 8-36V，分辨率 16bit，封装 EMSOP10。
工程价值
减少外部 DAC、运放、电流输出和校准电路复杂度，使控制模块更快获得标准模拟输出能力。
典型场景
适合 PLC 模拟输出、变送器、工业控制模块、LED 调光、马达调速、执行器控制和仪器仪表。
