GP8630：PWM / I²C 转模拟量输出方案
GP8630 支持 0-100% PWM / I2C 输入，输出 0-10V/4-20mA，适合工业控制模块、PLC 输出、调光调速和智能设备接口。

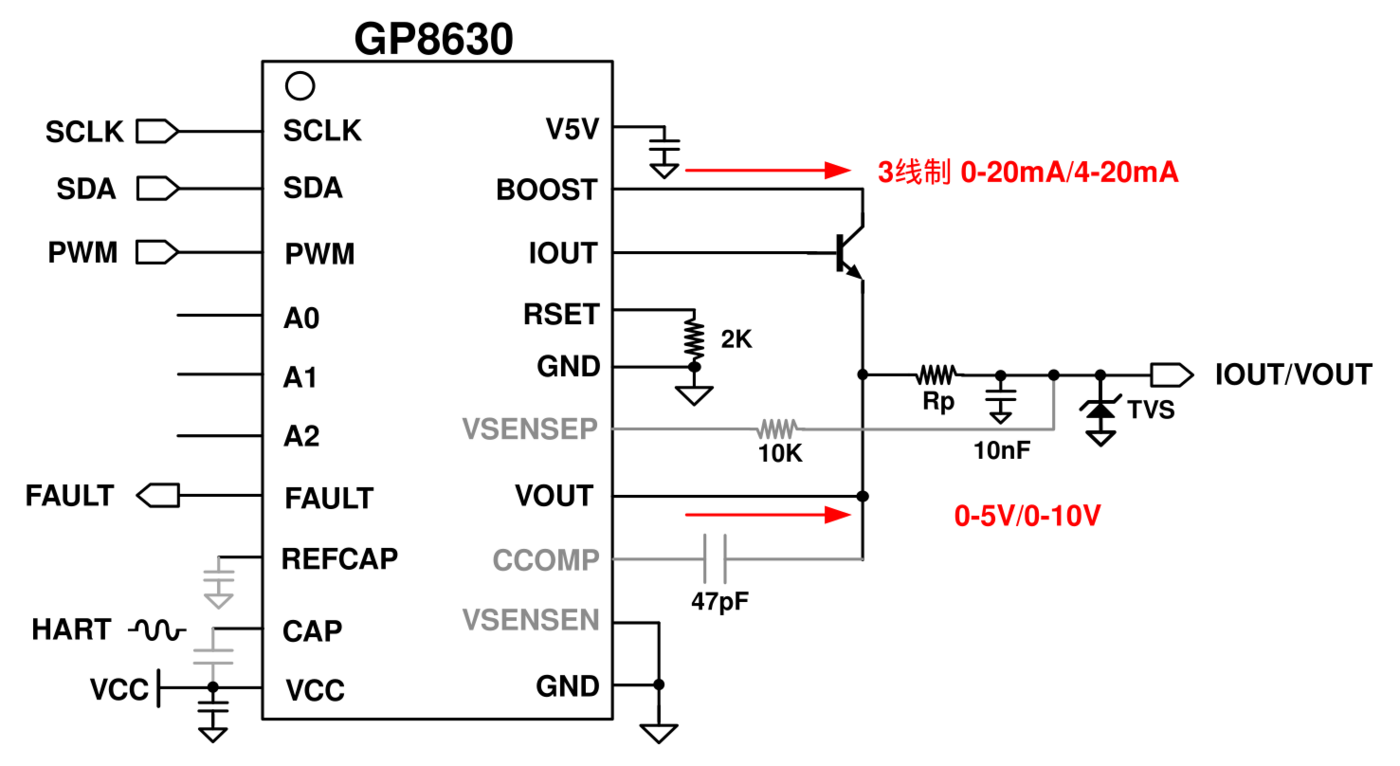

Datasheet 下载 →典型应用电路
输出能力该电路展示 GP8630 同一输出端口实现工业模拟量输出：电流模式可用于 3 线制 0-20mA / 4-20mA，电压模式可用于 0-5V / 0-10V。
控制接口SCLK、SDA、PWM 同时预留，支持 I²C 或 PWM 控制输入；A0/A1/A2 用于地址或模式相关配置，便于多型号/多通道系统集成。
外围保护输出端加入 Rp、10nF 与 TVS，用于抑制现场浪涌、ESD 和长线干扰；实际参数需要结合线缆长度、负载、电源和 EMC 等级调整。
设计注意RSET、VOUT/IOUT、VSENSEP/VSENSEN 与 CCOMP 共同影响输出范围、稳定性和补偿效果；正式设计应以 Datasheet 推荐值和实测验证为准。
解决的问题
MCU 或控制器常输出 PWM/I²C 数字控制量，但工业现场需要 0-10V、4-20mA 或其他模拟量接口。
核心能力
GP8630 支持 0-100% PWM / I2C 输入，输出 0-10V/4-20mA，电源电压 8-36V，分辨率 16bit，封装 TSSOP20 QFN4*4。
工程价值
减少外部 DAC、运放、电流输出和校准电路复杂度，使控制模块更快获得标准模拟输出能力。
典型场景
适合 PLC 模拟输出、变送器、工业控制模块、LED 调光、马达调速、执行器控制和仪器仪表。
