GP8630N：PWM / I²C 转多合一模拟量输出方案
GP8630N 是 16 位高精度数模转换芯片，支持 PWM 或 I²C 输入，输出覆盖 0-10V、±10V、4-20mA 等工业模拟量，适合传感器、仪器仪表、PLC 模拟输出和工业控制模块。

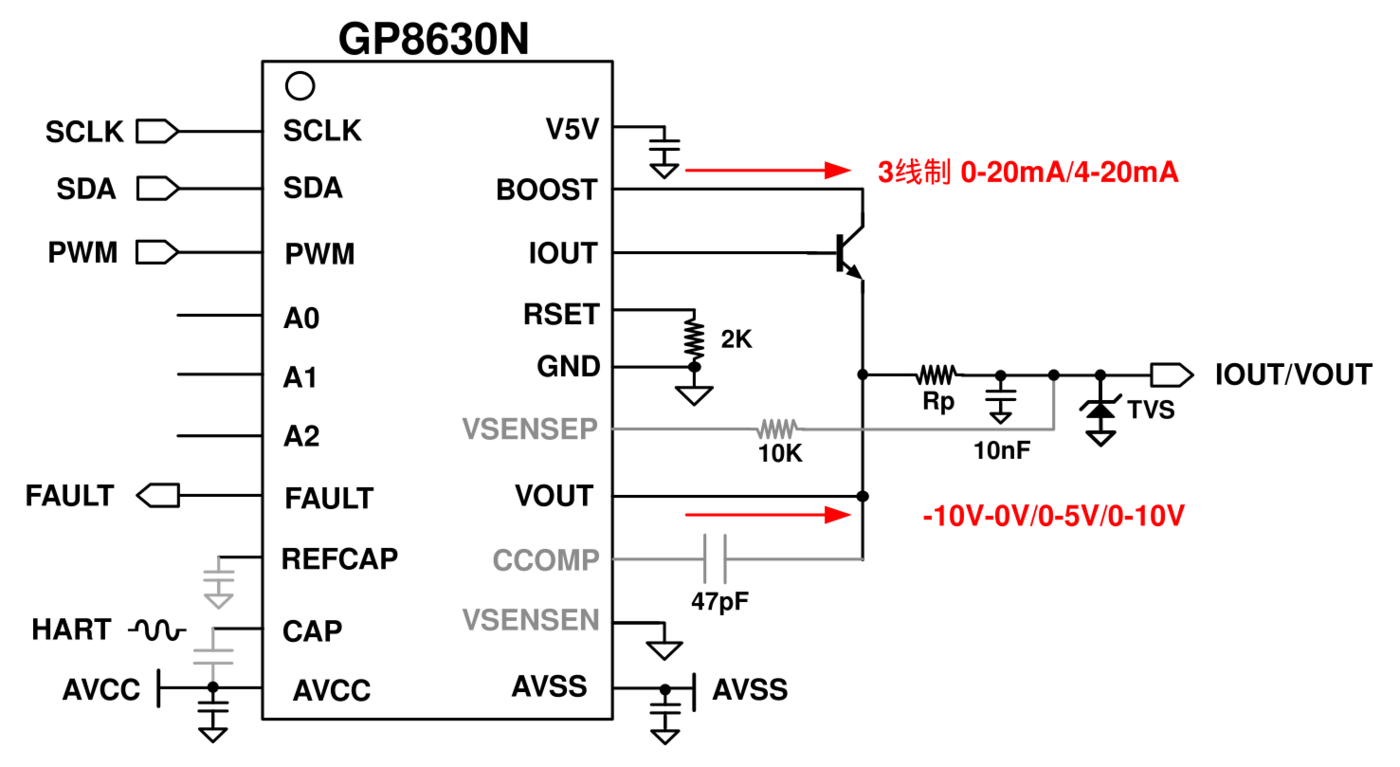

Datasheet 下载 →典型应用电路
输出能力GP8630N 面向多范围工业模拟量输出，可覆盖 0-10V、±10V、4-20mA 等典型接口，适合 PLC 输出、变送器和智能控制模块。
控制接口电路同时体现 PWM / I²C 控制路径，便于 MCU 通过占空比或数字总线配置输出目标值。
采样与补偿VSENSE、VOUT/IOUT、RSET 与 CCOMP 等外围网络共同影响输出精度、环路稳定性和负载适配能力。
设计注意正式设计时需结合输出范围、负载阻抗、电源裕量和 EMC 要求，按 Datasheet 推荐值进行样机验证。
解决的问题
工业设备常需要同时支持电压输出、电流输出、软件配置、校准与故障检测。GP8630N 用单端口电压/电流一体输出降低多芯片方案复杂度。
核心能力
支持 PWM / I²C 双输入，16 位分辨率；电压输出覆盖 0-10V、±10V 及 1.2 倍超量程；电流输出覆盖 0/4-20mA、0-24mA，并支持 RSET 设置量程。
工程价值
VSENSEP / VSENSEN 支持远端电压补偿，FAULT 提供开路/短路/过温等故障提示，CAP 可耦合 HART 信号，适合智能仪表和长线工业输出。
典型场景
适合振动变送器、PLC 模拟扩展模块、智能传感器校准、工业执行器控制、阀门和伺服机构模拟控制。
