GP8001：PWM 转 0-10V 模拟量输出方案
GP8001 将 0%-100% 占空比 PWM 信号线性转换为 0-10.05V 模拟电压输出，相当于面向 PWM 控制器的简单模拟输出 DAC。

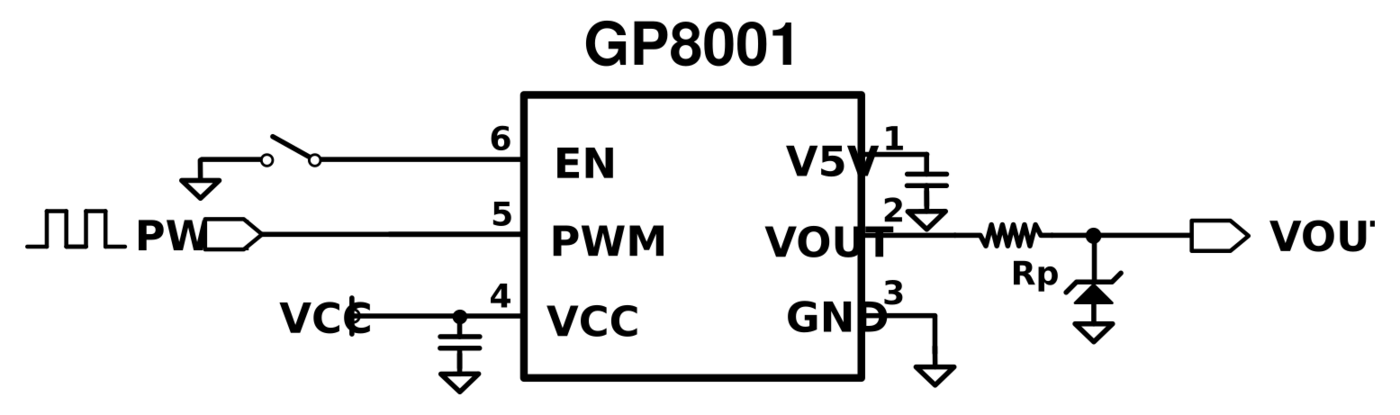

Datasheet 下载 →典型应用电路
输出能力GP8001 将 PWM 信号转换为 0-10V 模拟电压输出，适合 LED 调光、马达调速和小型控制接口。
小封装应用GP8001 采用小封装，适合空间敏感的控制板和模块化产品。
外围简化典型应用电路外围相对简单，有利于降低 BOM 和导入复杂度。
设计注意需关注 PWM 频率、输出纹波、负载阻抗和 PCB 布局，保证电压输出线性与稳定。
解决的问题
MCU、调光控制器、驱动板常只有 PWM 输出，但后级设备需要 0-10V 模拟控制量。GP8001 用极少外围把 PWM 变成标准模拟电压。
核心能力
PWM 输入频率 50Hz-50kHz，高电平 2.7V-5.5V；输出 0-10.05V，满量程误差小于 0.2%，典型线性度 0.1%，温度系数典型 20ppm/℃。
工程价值
11-32V 供电、SOT-23-6 小封装、内置低温漂基准、过流保护、低压保护、使能关断，适合空间紧凑的控制板。
典型场景
适合马达调速、LED 调光、逆变器/电源控制、工业模拟信号隔离、变频器和伺服调速。
