GP8101C：PWM 转模拟量输出方案
GP8101C 支持 0-100% PWM 输入，输出 0-10V，适合工业控制模块、PLC 输出、调光调速和智能设备接口。

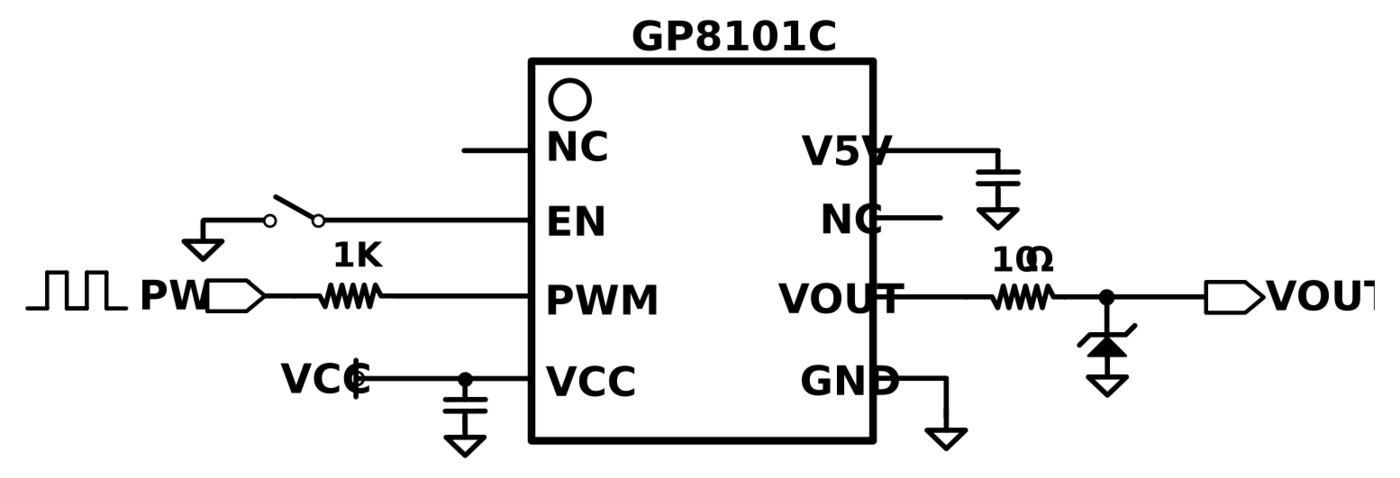

Datasheet 下载 →典型应用电路
输出能力GP8101C 将 0-100% PWM 转换为 0-10V 模拟电压输出，适合 LED 调光、马达调速和控制板电压接口。
接口简洁典型电路外围较少，适合空间受限的 SOP8 小型模块，也便于在现有 MCU PWM 资源上快速扩展模拟输出。
输出稳定输出滤波和负载条件会影响纹波、响应速度和线性表现，需要结合后级输入阻抗选择外围参数。
设计注意建议关注 PWM 频率、供电电压、输出负载和地线布局，避免噪声耦合影响 0-10V 输出精度。
解决的问题
MCU 或控制器常输出 PWM/I²C 数字控制量，但工业现场需要 0-10V、4-20mA 或其他模拟量接口。
核心能力
GP8101C 支持 0-100% PWM 输入，输出 0-10V，电源电压 11-32V，分辨率 12bit，封装 SOP8。
工程价值
减少外部 DAC、运放、电流输出和校准电路复杂度，使控制模块更快获得标准模拟输出能力。
典型场景
适合 PLC 模拟输出、变送器、工业控制模块、LED 调光、马达调速、执行器控制和仪器仪表。
