GP9312：0-10V / 4-20mA / PWM 三合一 APC 方案
GP9312 面向工业现场常见的 0-10V、0/4-20mA 与 PWM 控制信号，将多种输入统一转换为 MCU 更易处理的 PWM 占空比输出，是工业控制接口中的模拟信号“翻译官”。

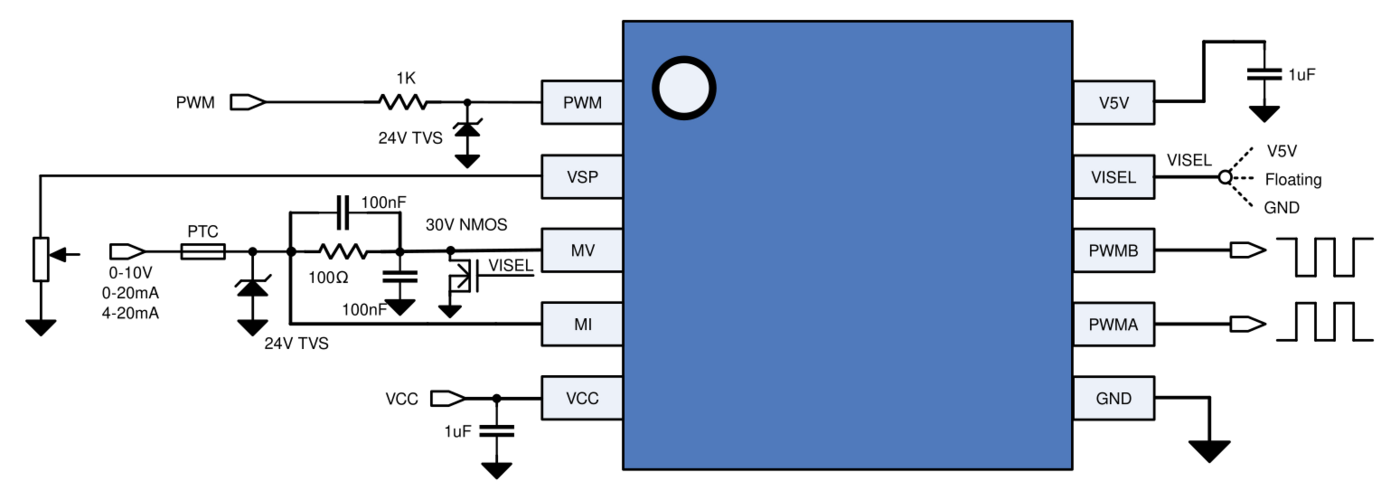

Datasheet 下载 →典型应用电路
输入能力GP9312 支持 0-10V、4-20mA 与 PWM 等输入形式，适合把多种现场控制信号统一转换为 PWM 输出。
应用价值三合一输入能力可减少多版本接口板设计，适合风机、调光、调速和 PLC 控制场景。
保护与兼容输入端需要根据现场信号类型配置采样、限流和保护网络，以兼顾兼容性和抗干扰能力。
设计注意不同输入模式下的量程、线性和频率设置应按 Datasheet 配置，并在目标负载条件下验证占空比输出。
解决的问题
工业控制、楼宇自控、HVAC、EC 风机和模拟量采集模块经常同时面对电压、电流、PWM、电位器等多种输入。GP9312 用一颗 APC 芯片完成统一转换，减少多路 ADC、比较器和离散调理电路。
核心能力
支持 0-10V 电压输入、0/4-20mA 电流输入、10Hz-200kHz PWM 输入，也可配合内置 5V 基准连接电位器；输出 0%-100% PWM，占空比与输入信号线性对应。
工程价值
VISEL 引脚可选择电压、电流或 PWM 输入模式；8-32V 单电源适配 12V/24V 工业系统；互补 PWM 输出、C1C1/N/L1H1 末端模式和端口保护建议，让 MCU 捕获和系统防护更容易落地。
典型场景
适合电机调速、EC 风机、PLC 模拟输入、分布式 I/O、工业仪表、变送器和需要把现场模拟信号转换为 PWM 的控制接口。
